Importer/Exporter des .ac dans Blender 2.5.... cela vous tente ?

Oui, j'ai tendance à me comporter en terminator, la machine prend le dessus sur l'homme.

hé hé Alexis be back !

Bonjour tout le monde,

Cela faisait quelques jours, que je n'avais pas mis le nez dans le script, et cela aide .....
Je tournait en rond avec l'objet d'Itchi, et j'ai enfin trouvé ou se cachait les données de material de chaque face. J'utilisais ,jusqu'a présent, le material de l'objet. Tout ça pour vous dire que le script sera bientôt proposé à blender. Pour l'instant, l'objet d'itchi est correctement exporté. Demain certainement je vous fournirais une nouvelle version, avec l'import modifié en plus.

A+

Salut _run_

Je viens de tenter l'import de l'A6 Intruder ! Paf super en voilà un qui pose problème. De mémoire c'est de la modélisation dans AC3D. Donc le fichier .ac est un pur .ac

Il semble que les groupes ne soient pas appréciés par ton import. Bon en même temps perso je m'en fou je ne me sert pas de cela. Je préfère grouper dans le xml plutôt que dans Blender. Mais tout le monde n'est pas comme moi



Voilà de quoi te prendre la tête encore quelque temps

Amicalement Emmanuel

Bonjour,

Merci Emmanuel, c'est un bug qui est corrigé depuis quelques jours, mais je n'avais pas encore écrit de post. D'autre fichiers faisait la même chose, le ki84 par exemple. Je pense que c'est un fichier ac "pur", ainsi que le f14.
Le lien est à jour avec la correction.
http://rene16.dyndns.org/run
Section téléchargement

Effectivement, c'était un problème de group. Dans blender cela n'existe pas, alors le script transforme un "poly group" en objet "empty". Le problème était le suivant. Si un group avait une parenté avec un autre group, le script le reliait à la scène et non pas à l'objet parent "empty". D'où le décalage.

Dans cette mise à jour le guide.blend de Itchi est correctement exporté, mais pas encore correctement importé.
La parenté de "group" est corrigé.

J'ai commencé mon inscription sur le site de blender. Et lorsque 2 ou 3 petit trucs seront rectifiés, je leur proposerai le script ...

Voilà
A+ et bons vols...

P.S. Je suis en train de compiler fgfs pour faire un petit vol avec vous ....

Wow ! Que de bonnes nouvelles Je récupère et je test cela entre deux plantage de ma 3D

Amicalement Emmanuel

P.S. Il faudra que je test d'autre scripts pour voir si une jauge est possible dans les import/export car c'est la base de l'ergonomie en programmation. Faire en sorte que l'on ai toujours l'impression que la machine travail. Ne jamais laisser l'utilisateur dans le doute. Beaucoup pourraient rebooter le PC par impatience

helijah a écrit:P.S. Il faudra que je test d'autre scripts pour voir si une jauge est possible dans les import/export car c'est la base de l'ergonomie en programmation. Faire en sorte que l'on ai toujours l'impression que la machine travail. Ne jamais laisser l'utilisateur dans le doute. Beaucoup pourraient rebooter le PC par impatience

Je sais, tu m'en avais parlé dès le début, et je suis d'accord avec toi. Malheureusement, j'ai déjà recherché, et je n'ai rien trouvé de simple. Pour l'instant, si tu lances blender en ligne de commande, dans la fenêtre terminal, tous les "prints" sont affichés. Même pour moi, c'est primordial d'avoir des infos pendant l'exécution du script. Je viens de faire 2 heures de recherche, et j'ai fais choux-blanc.

A+

Au faites la compilation de fgfs, avec le script download_and_compile.sh, ne fonctionne pas avec ubuntu 11.04 en 64bits. Dommage, j'aurais bien aimé faire un petit vol avec vous.

Juste le script ? Moi j'ai installé GIT avec ce tuto sans script: http://fr.flightgear.tuxfamily.org/doku.php?id=install:a_partir_du_cvs

Sinon tu as la version 1.9.1 (qui se fait vieille) dans les dépôts normalement .

fly a écrit:Juste le script ? Moi j'ai installé GIT avec ce tuto sans script: http://fr.flightgear.tuxfamily.org/doku.php?id=install:a_partir_du_cvs

Sinon tu as la version 1.9.1 (qui se fait vieille) dans les dépôts normalement .

Oui, uniquement avec le script. Ce script s'occupe de tout normalement, il fait les git clone etc... Si je me rappelle bien il a fonctionné une fois, il y a quelques mois. Mais j'étais à cette époque en 32 bits. Depuis, pas moyen de faire compiler fgfs. Fgrun, osg, simgear, ce compile bien, mais maintenant fgfs échoue sur yasim. Tan pis.
Revons un peu, un jour un développeur fera un paquet deb, avec la dernière version ...

[troll]Hum... ouaip ou alors tu passes sur Mageia et tu aurras la 2.0.0 dans les dépots na na nère[/troll]

En même temps je ne m'en sert pas je compile FG moi même Mais à la main. Sans script. J'aime savoir ce que je fait.

Amicalement Emmanuel

Bon plus sérieusement Je viens de faire quelques modifs sur le P92, mais avec Blender 2.58a mais en partant du .blend de la 2.49b. A première vue charger un .blend 2.49b dans la 2.58a ne pose pas de problème particulier........ sauf que.......

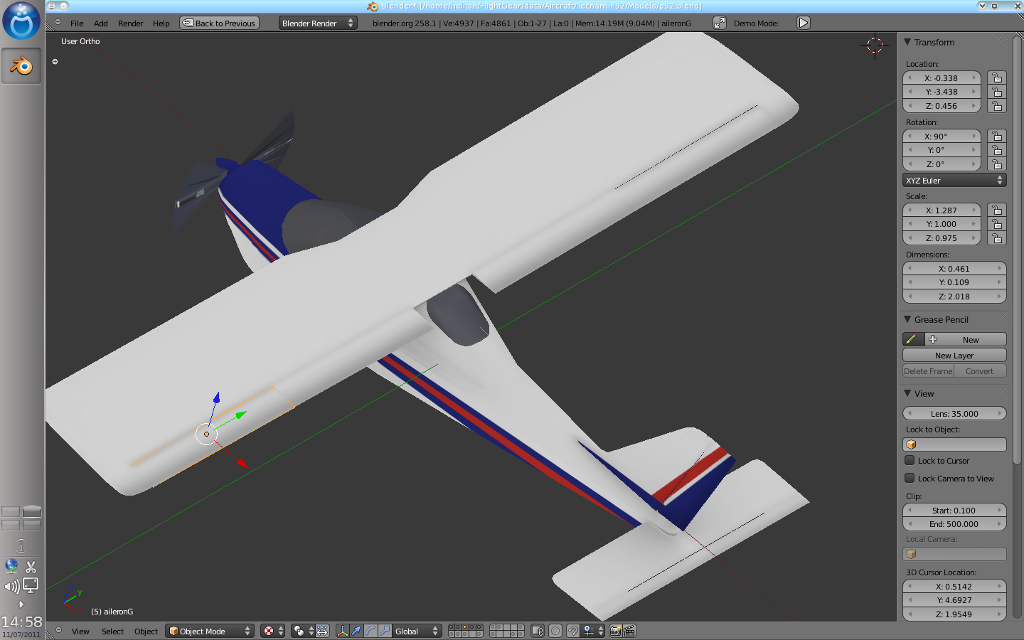

Voici donc la bête dans Blender 2.58a :


Une fois exporté en .ac dans osgviewer (et donc dans FG il n'y a pas de raison même si je ne peux pas vérifier) les ailerons et les volets sont décalés et de taille différente

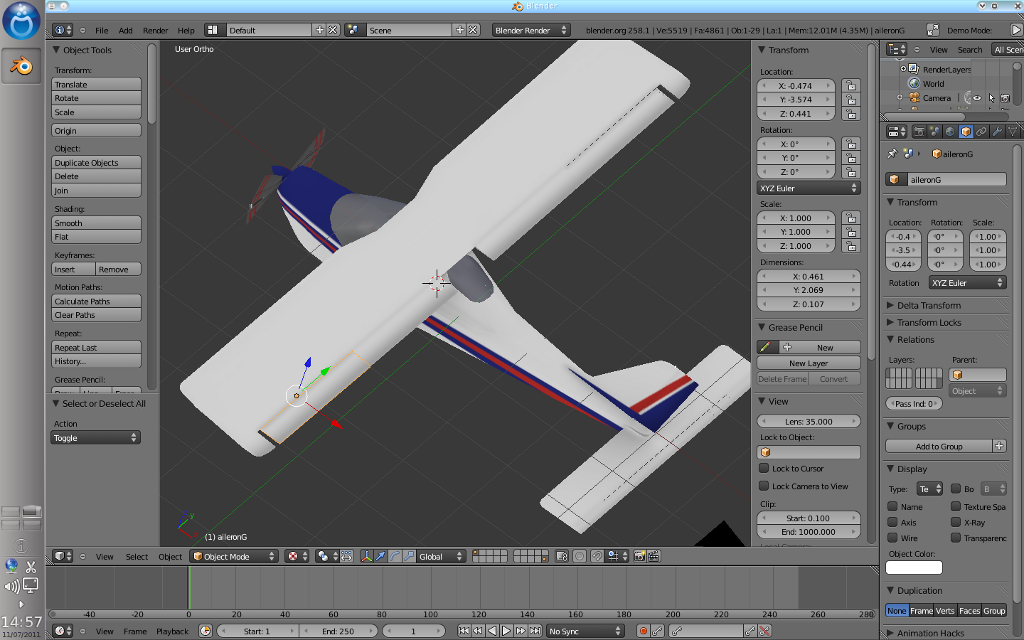

Résultat après importation .ac de l'exportation .ac (strictement identique au problème dans osgviewer)


Alors bien sur j'aurais pu repartir du .ac et non du vieux .blend. Peut être des résidus malvenus et pas du tout un problème d'import/export..... je continue de chercher, mais comme j'avais déjà fais quelques modifs je n'avais pas envie de tout refaire si une autre solution existe

Ah j'ai failli oublié. Voici le .blend coupabel : http://helijah.free.fr/p92.blend

Amicalement Emmanuel

Arrete de chercher ... je te fait ça ce soir... c'est un probleme avec le parametre "scale" de blender que je n'export pas !!!!

Re...

Bon voilà c'est corrigé. Je faisait la mise à l'échelle après les rotations en angle de euler. En inversant les transformations, cela devrait être bon

http://rene16.dyndns.org/run
Téléchargement

A+

je viens de faire le test..... Tout simplement génial A ce rythme là ton script va devenir les plus pointu de tout les scripts Vraiment du beau boulot, Bravo.

Amicalement Emmanuel

P.S. Que pense tu de l'idée de refaire le script de visualisation YASim de Melchior ?

helijah a écrit:P.S. Que pense tu de l'idée de refaire le script de visualisation YASim de Melchior ?

Une chose à la fois ......
Mais apres stop ... je retourne à mes programmes

_run_ a écrit:Au faites la compilation de fgfs, avec le script download_and_compile.sh, ne fonctionne pas avec ubuntu 11.04 en 64bits. Dommage, j'aurais bien aimé faire un petit vol avec vous.

Il y a un nouveau script qui date de quelques semaines (Mai je crois bien). Je ne saurai te dire si il fonctionne en 11.04 car personnellement je suis en 10.04 mais peut-être que la dernière version du script pourra palier à ce problème...

Le script est ici : http://www.clemaez.fr/flightgear/download_and_compile.sh
ou bien ici : http://gitorious.org/fg/fgmeta/trees/master on y trouve plusieurs scripts qui ont l'air bien utile ! En fait on y retrouve les scripts que le serveur de l'Hudson utilise ! Merci l'Open Source encore une fois : rien est caché, tout est partagé

Amicalement,
Clément

Bonjour.
Ce script ressemble beaucoup, à celui que j'ai. Même version 1.4 . Je regardera ce soir, si c' est le même. Il est très bien fait d'ailleurs. Mais il pose problème, avec les versions 64 bits. Certaine bibliothèques reste en 32 bits. Ce qui oblige à bricoler.

Merci , a+++

Tu peux toujours essayer de compiler à la main, ce n'est pas compliqué… Sinon tu as le script de Zakharov qui est peut-être meilleur (je n'ai pas essayé).

Il y a plein de monde intéressé par ton script sur la devel-list et ils aimeraient bien que tu le publies : http://wiki.blender.org/index.php/Dev:Py/Sharing.

@ Helijah
Avant que je regarde le script pour yasim, peux-tu me décrire le fonctionnement succinct du script. Avec quelques recopies d'écrans s'il te plait. Cela m'aidera sûrement. L'API de blender 2.49 est totalement différente de l'API de blender 2.5x.

Merci d'avance.

Salut _run_

Houlà ! Je suis mal là ! j'ai tenté la 2.49b elle ne tourne plus (plus de vieux python sur mon système lol)

Bon alors commençons pas le début. yasim_import.py permet d'importer sous forme d'objets simples les différents éléments d'un FDM YASim. Cela permet de visualiser les formes simplifiées qui définissent l'avion pour le solveur YASim.

Voir : http://wiki.flightgear.org/YASim#Visualization

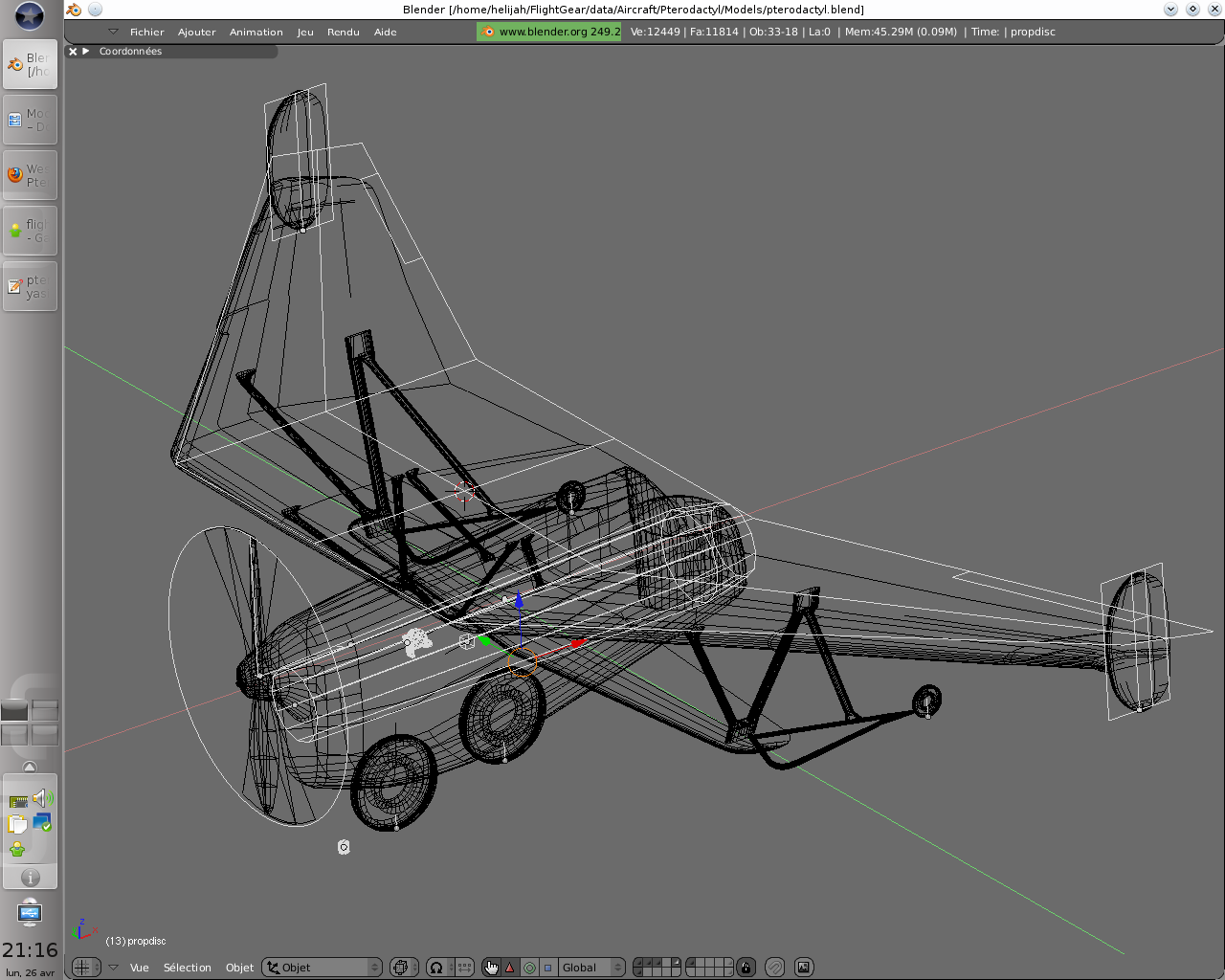

Ce qui donne par exemple :


Avec une petite interface qui permet d'afficher la symétrie ou non (dans YASim on ne travail que sur le coté gauche) et qui permet de recharger le FDM automatiquement. Cela permet par exemple d'avoir le xml du FDM dans un éditeur et Blender à coté. On modifié le xml on sauve on clique sur reload dans Blender et on vois directement le résultat des modification à l'écran.

Voilà j'espère que cela te suffira

Amicalement Emmanuel

Ça s'arrête à des formes simples, on dirait. Je ne te promet rien. Mais une fois l'import/export en ligne sur le site de blender, j'y regarderais de plus près.
Le problème sera de comprendre le premier script. Pour l'import, c'est un départ de zéro. (aussi bien python que blender d'ailleurs) .....
Je te tiens au courant.
On dirait que tu aimes la nouvelle version de blender ...... (moi j'adore). Je regarde toujours les nouvelles, bientôt on pourra incruster des éléments 3D dans des vidéos. Franchement ces développeurs m'épatent.
Si vous êtes sage et que vous aimez les images 3D, je vous fournirais un portage d'un programme de l'inria, sur la simulation de l'océan en temps réels, époustouflant. Il faudra le compilé à la main, puisque certains aiment ça. Le portage est de moi, uniquement, car c'est de la programmation de très très haut niveau. Un petite image pour vous mettre l'eau à la bouche


A+
P.S Ça y est, apres un make clean , fgfs a compilé ( va comprendre )

Superbe image

Mais tu sais, OpenSceneGraph le noyau du moteur 3D de FG depuis un moment permet aussi cela et de manière simple et rapide

http://code.google.com/p/osgocean/

Hé hé OSG sais tout faire je vous dit

Amicalement Emmanuel

Salut rené.
Alors voilà, j'ai deux petits soucis avec le script :
Tout d'abord lorsqu'on importe un ficher ac alors que plusieurs calques sont sélectionnés, le script va importer le fichier 3D dans tous les calques. Bon ça n'est pas encore très grave. L'ancien script lui importait le fichier dans le dernier calque sélectionné.

Après un soucis qui vient peut-être de moi, j'ai déjà rencontré ça dans l'ancien script d'import (de la 2.49). Il s'agit du sens des faces. Les faces ont tendance à s'inverser lors de l'import ou l'export d'un fichier ac. Il m'est arrivé d'exporter un objet 3D à l'envers pour que la texture apparaisse du bon côté dans FG. As-tu une idée de ce qui peut causer ce problème ? si tu veux, je t'envoie quelques exemples.

Hum... attention Alexis, dans Blender la gestion du sens des facettes est assez complexe. Moi même j'ai parfois du mal à saisir toutes les nuances. En effet il est possible de voir les normales d'une face d'un coté tout en définissant la face visible de l'autre coté. C'est assez étrange mais je pense que cela est utile pour des fonctions particulière orienté image de synthèse (enfin je me doute).... Donc il se peu que l'erreur vienne de toi. Essais d'étudier un peu les fonctions Ctrl+n et Shift+Ctrl+n et bien sur Normal flip. Parfois en mélangeant les trois on perd la logique classique..... Il faut faire attention.

D'un autre coté, j'ai pourtant quelques modèles à mon actif (et par exemple la dernière version du Do X et tout ses instruments) avec Blender 2.58a et je n'ai jamais eu le problème que tu soulèves.... Etrange

Amicalement Emmanuel

Bonjour tout le monde,


Quelques précisions sur les normales.
Une normale est déjà un abus de langage. On parle, en faites, d'un vecteur normal à un plan. Ce vecteur est de norme 1, (norme=longueur). Un vecteur à un sens, on le symbolise par une flèche. La longueur de la flèche symbolise la norme. Attention ce n'est qu'une représentation de ce qu'est un vecteur, et cela peut induire en erreur. Lorsque que l'on parle de face en 3D, et prenons le cas le plus simple, le triangle, cette face possède 3 points(A,B,C). Pour calculer cette "normale" on utilise le produit vectoriel de deux vecteurs, qui donne un vecteur perpendiculaire aux deux vecteurs. par exemple ABxAC. La norme (longueur) de ce vecteur est proportionnelle à la norme des deux vecteurs, et à leur angle. La direction est unique et on se sert de la main pour la trouver,( en français cela va être plus costaud à expliquer ) Grosso modo, on dessine ces trois points sur une feuille. On image quelque chose qui tourne en allant de A vers B puis de B vers C et reviens vers A. Deux sens possible, soit on est dans le sens des aiguilles d'un montre où l'inverse. Dans le sens inverse (sens trigonométrique) le vecteur normal vous regarde, dans l'autre sens (sens des aiguilles d'une montre) le vecteur normal va derrière la feuille. Le sens du vecteur normal dépend donc de l'ordre de déclaration des points. La face ABC aura une normale opposé à la face ACB.
Tu peux visualiser cela en exportant une simple face de 3 points, dans un fichier ac. Et en suite comparer, avec la même face dont tu as fait un "flip direction". Tu verras que l'ordre des points a changé.

Si tu veux optimiser tes modélisations il faut bien comprendre cela. Car la solution de facilité, est d'utiliser des faces doubles. Mais tu augmentes les temps de calcul.

Si ce n'est pas très claire, je te ferai des croquis.

A+ René
Si le script pose problème, c'est que le modélisateur ne connaît pas bien les normales.
