Notre tout premier entrainement sur le zlin !!

Message  Alexis le Ven 1 Mai 2009 - 20:14

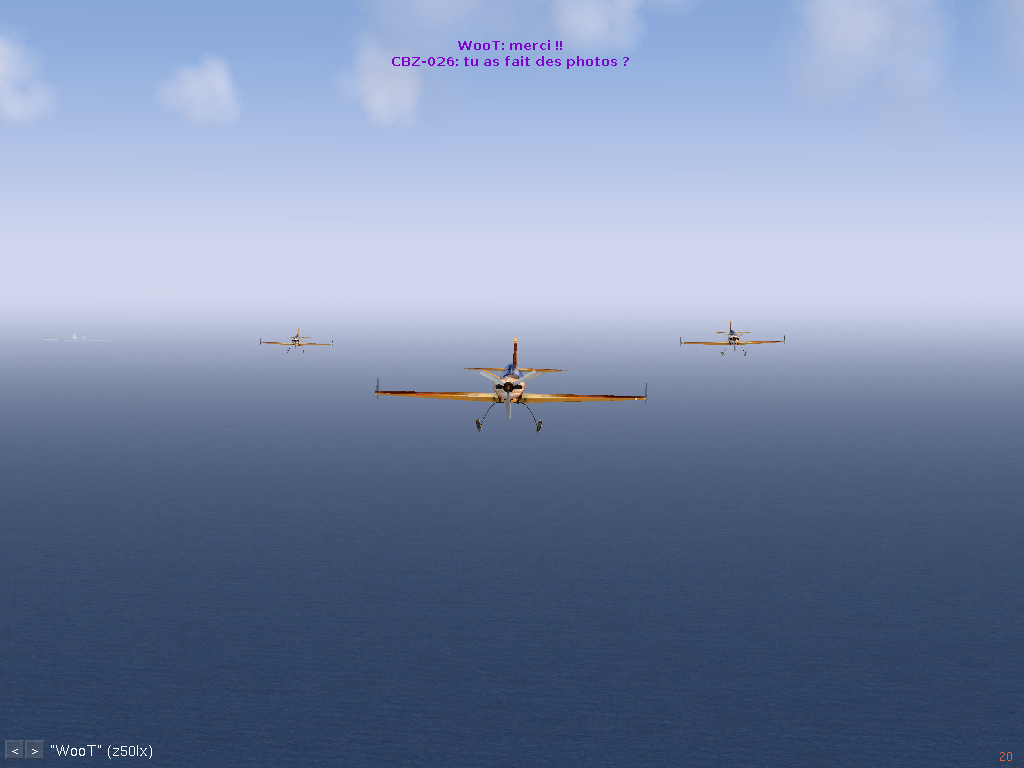

Malgrés les difficultés rencontrés comme mon micro HS, on a quand même réussit a voler en formation








merci a Helijah pour avoir fait quelques photo
toutes les photo sont ici :
http://helijah.free.fr/patrouille/
avatar
Alexis
Admin

Messages : 2053
Date d'inscription : 19/02/2009
Age : 24
Localisation : Loire Atlantique

Voir le profil de l'utilisateur http://fgalexis.jimdo.com/

Revenir en haut Aller en bas

Re: Notre tout premier entrainement sur le zlin !!

Message  cbz-026 le Sam 2 Mai 2009 - 9:54

Ca commence à prendre forme vous ne trouvez pas ?
Il faudrait qu'on arrive à resserrer la formation, du moins en volant en ligne droite et qu'on puisse la tenir pendant plusieurs secondes. Ca serait pas mal.
On se donne rdv pour une prochaine séance d'entraînement ?
Encore merci à helijah pour avoir bien voulu faire quelques photos.
avatar
cbz-026
Pilote de jet

Messages : 785
Date d'inscription : 05/03/2009
Age : 48
Localisation : Neuchâtel - Suisse

Voir le profil de l'utilisateur http://ingels.me

Revenir en haut Aller en bas

Re: Notre tout premier entrainement sur le zlin !!

Message  Alexis le Sam 2 Mai 2009 - 11:19

on à fait un petit vol en formation hier soir avec woot sur son propre serveur, on a réussit à faire de belles choses !

Mais il faudrait faire quelques modifs comme ajouter une vue de derrière, très utile pour le leader, il faut aussi modifier le fichier \Aircraft\Zlin-50lx\z50lx-yasim.xml
Code:
  <hstab x="-2.498" y="0.0" z="0.416"
        taper="0.75"
        incidence="0"
        length="1.612"
        chord="1.071"
        sweep="0">
        <stall aoa="24" width="6" peak="1.5"/>        (remplacer le width="6" en width="2")
        <flap0 start="0" end="1" lift="1.4" drag="1.1"/>
        <control-input axis="/controls/flight/elevator" control="FLAP0"/>
        <control-input axis="/controls/flight/elevator-trim" control="FLAP0"/>
        <control-output control="FLAP0" prop="/surface-positions/elevator-pos-norm"/>

  </hstab>
avatar
Alexis
Admin

Messages : 2053
Date d'inscription : 19/02/2009
Age : 24
Localisation : Loire Atlantique

Voir le profil de l'utilisateur http://fgalexis.jimdo.com/

Revenir en haut Aller en bas

Re: Notre tout premier entrainement sur le zlin !!

Message  Guillaume le Sam 2 Mai 2009 - 11:25

Le décrochage à 24 degrés est totalement irréaliste. J'ai réussi à le faire voler avec 18 degrés partout, maintenant il vole sur le dos. Par contre le problème de stabilité à la mise en ligne de vol est toujours là et je ne sais pas d'où ça vient. C'est dommage qu'on n'ait pas d'avion capable de voltiger comme un vrai dans FlightGear, mais c'est vrai que c'est très difficile de réaliser un FDM qui puisse le faire correctement.

Vous pouvez essayer ça:

Code:

<?xml version="1.0" encoding="UTF-8"?>

<!-- Zlin 50 lx
    3D model by Emmanuel BARANGER
    FDM by Pierre GEOFFROY
-->

<airplane mass="1254">

  <!-- Approach configuration -->
  <approach speed="59" aoa="9" fuel="0.2">
    <control-setting axis="/controls/engines/engine[0]/throttle" value="0.2"/>
    <control-setting axis="/controls/engines/engine[0]/mixture" value="1.0"/>
    <control-setting axis="/controls/engines/engine[0]/propeller-pitch" value="1.0"/>
  </approach>

  <!-- Cruise configuration -->
  <cruise speed="156" alt="6000" fuel="0.375">
    <control-setting axis="/controls/engines/engine[0]/throttle" value="1.0"/>
    <control-setting axis="/controls/engines/engine[0]/mixture" value="1.0"/>
    <control-setting axis="/controls/engines/engine[0]/propeller-pitch" value="1.0"/>
  </cruise>

  <cockpit x="0.548" y="0.0" z="0.508"/>

  <!-- Fuselage -->
  <fuselage ax="3.339" ay="0" az="-0.019"
            bx="-3.336" by="0" bz="-0.031"
            width="1.008"
            taper="0.2"
            midpoint="1 "/>

  <wing x="1.1" y="0.393" z="-0.410"
        taper="0.72"
        incidence="2"
        twist="0"
        length="3.882"
        chord="1.714"
        sweep="0"
        dihedral="1"
        camber="0.0">
        <stall aoa="17" width="3" peak="1.5"/>
        <flap1 start="0.17" end="1" lift="1.3" drag="1.1"/>
        <control-input axis="/controls/flight/aileron" control="FLAP1" split="true"/>
        <control-input axis="/controls/flight/aileron-trim" control="FLAP1" split="true"/>
        <control-output control="FLAP1" side="left" prop="/surface-positions/left-aileron-pos-norm"/>
        <control-output control="FLAP1" side="right" prop="/surface-positions/right-aileron-pos-norm"/>

  </wing>

  <hstab x="-2.498" y="0.0" z="0.416"
        taper="0.75"
        incidence="2"
        length="1.612"
        chord="1.071"
        sweep="0">
<<<<<<< z50lx-yasim.xml
        <stall aoa="18" width="2" peak="1.5"/>
        <flap0 start="0" end="1" lift="1.7" drag="1.2"/>
=======
        <stall aoa="24" width="2" peak="1.5"/>
        <flap0 start="0" end="1" lift="1.4" drag="1.1"/>
>>>>>>> 1.3
        <control-input axis="/controls/flight/elevator" control="FLAP0"/>
        <control-input axis="/controls/flight/elevator-trim" control="FLAP0"/>
        <control-output control="FLAP0" prop="/surface-positions/elevator-pos-norm"/>

  </hstab>

  <vstab x="-2.430" y="0" z="-0.095"
        taper="0.23"
        length="1.575"
        chord="1.666"
        sweep="0">
        <stall aoa="17" width="3" peak="1.5"/>
        <flap0 start="0" end="1" lift="1.5" drag="1.2"/>
        <control-input axis="/controls/flight/rudder" control="FLAP0" invert="true"/>
        <control-input axis="/controls/flight/rudder-trim" control="FLAP0" invert="true"/>
        <control-output control="FLAP0" prop="/surface-positions/rudder-pos-norm" min="1" max="-1"/>
  </vstab>

  <!--
      Engine    : Textron Lycoming AEIO-540-L1B5D
      Propeller : MT-Propeller MTV-9-B-C/200-15a
      MTOM      : 720 kg aerobatic configuration
  -->
  <propeller x="2.490" y="0.0" z="-0.026"
            radius="1.0"
       cruise-speed="141"
       cruise-rpm="2450"
       cruise-alt="6000"
       cruise-power="230"
       takeoff-power="250"
       takeoff-rpm="2300"
       mass="503"
       moment="8.2"
            min-rpm="600"
            max-rpm="2700"
       fine-stop="0.8"
       coarse-stop="2">
    <piston-engine eng-rpm="2700"
                  eng-power="300"
                  displacement="540"
                  compression="8.5"/>
    <actionpt x="3.045" y="0.0" z="-0.019" />
    <control-input control="THROTTLE" axis="/controls/engines/engine[0]/throttle" />
    <control-input control="STARTER" axis="/controls/engines/engine[0]/starter" />
    <control-input control="MAGNETOS" axis="/controls/engines/engine[0]/magnetos" />
    <control-input control="MIXTURE" axis="/controls/engines/engine[0]/mixture" />
    <control-input control="ADVANCE" axis="/controls/engines/engine[0]/propeller-pitch"/>

  </propeller>

  <!-- Left wheel -->
  <gear x="1.968" y="1.118" z="-1.410"
        compression="0.35"
        spring="0.8"
        on-solid="1"
        sfric="1"
        dfric="1">
        <control-input axis="/controls/gear/brake-left" control="BRAKE" split="true"/>
        <control-input axis="/controls/gear/brake-parking" control="BRAKE" split="true"/>
  </gear>

  <!-- Right wheel -->
  <gear x="1.968" y="-1.118" z="-1.410"
        compression="0.35"
        spring="0.8"
        on-solid="1"
        sfric="1"
        dfric="1">
        <control-input axis="/controls/gear/brake-right" control="BRAKE" split="true"/>
        <control-input axis="/controls/gear/brake-parking" control="BRAKE" split="true"/>
  </gear>

  <!-- Tail wheel -->
  <gear x="-3.099" y="0" z="-0.650"
        compression="0.2"
        spring="0.8"
        on-solid="1"
        sfric="1"
        dfric="1">
        <control-input axis="/controls/flight/rudder" control="STEER" src0="-1.0" src1="1.0" dst0="0.5" dst1="-0.5"/>
  </gear>

  <!-- Fuel - Central tank 60 liters - Wing's tanks 2 X 50 liters -->
  <tank x="1.9" y="0" z="-0.02" capacity="95" />
  <tank x="0.981" y="1.043" z="-0.410" capacity="79.2" />
  <tank x="0.981" y="-1.043" z="-0.410" capacity="79.2" />

  <!-- Pilot -->
  <weight x="0.475" y="0" z="0.057" mass-prop="/sim/weight[0]/weight-lb"/>

  <!-- Mass distribution
      CG théorique x=0.961 y=0.0 z=-0.510
      (plutot x=1.35 ou 1.4)
  -->
  <ballast x="0.8" y="0.000" z="-0.2" mass="350"/>

</airplane>
