Tuto : les instruments IFR

Voir le sujet précédent Voir le sujet suivant Aller en bas

Tuto : les instruments IFR

Message  OO ZVY le Sam 10 Déc 2011 - 13:01

Bonjour à tous,

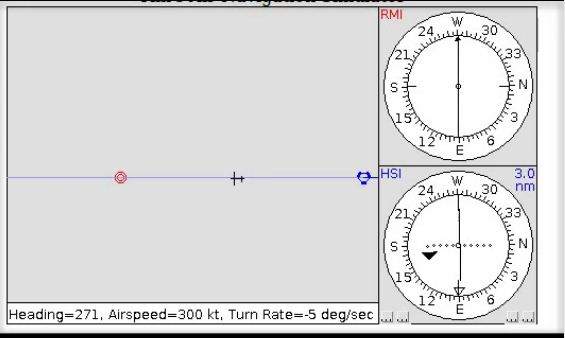

Pour ceux qui veulent se familiariser vec les instruments IFR classiques ( ADF-RMI, HSI,... ) voici un magnifique appel java d’entraînement.

http://www.visi.com/~mim/nav/

amicalement

OO ZVY
avatar
OO ZVY
pilote de vieux coucous

Messages : 336
Date d'inscription : 02/08/2011
Age : 49

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Sam 10 Déc 2011 - 13:37

Impec! il est dans le "marque-pages" Very Happy

Il y a aussi:
http://www.luizmonteiro.com/

Amicalement.

F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  OO ZVY le Sam 10 Déc 2011 - 14:10

exemple simple : interception QDM 270 vers WS freq 291 ( le NDB en rouge sur la video ) ( en vue de la procedure approche LFLS ILS 09 )

le QDM de la position initial est de 295, on désire un QDM plus petit ( 270 ) donc on prend un cap plus grand que l'actuel de 30 deg ( soit 325 ) et on attend que la pointe de l'aiguille ADF tombe sur le QDM désiré de 270 avant d'ajuster le cap....

avatar
OO ZVY
pilote de vieux coucous

Messages : 336
Date d'inscription : 02/08/2011
Age : 49

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Sam 10 Déc 2011 - 15:21

OO ZVY a écrit:exemple simple : interception QDM 270 vers WS freq 291 ( le NDB en rouge sur la video ) ( en vue de la procedure approche LFLS ILS 09 )

le QDM de la position initial est de 295, on désire un QDM plus petit ( 270 ) donc on prend un cap plus grand que l'actuel de 30 deg ( soit 325 ) et on attend que la pointe de l'aiguille ADF tombe sur le QDM désiré de 270 avant d'ajuster le cap....
Comprends pas! scratch on est dos à la 09? C'est un point d'entrée ?

F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  OO ZVY le Sam 10 Déc 2011 - 16:57

C'est un exemple... à ce moment, on est dos à la 09 ( le track est 270 ) en éloignement vers WS.


A WS, on vole un QDR 240 'tear drop' de 1 min ( video 2 ) ( soir un virage à gauche en passant WS, sur un cap de 210/220 environ pour intercepter le QDR 240 ( la queue de l'aiguille de l' ADF- RMI REMONTE )
video 2 :

et finalement un virage à droite pour intercepter l' ILS 09 ( ou on surveille la pointe de l'aiguille ADF-RMI qui se 'referme' sur 090 et si nécessaire (virage trop serre par ex. ) on 'roll out' sur un cap d'interception cad, comme dans la vidéo 1, le QDM actuel ( de 080) - une attaque soit par ex. 070 deg et on attend que la tête de l'aiguille TOMBE ou que le Loc se centre Rolling Eyes ( vidéo 3 )
Vidéo 3 :

rem : dans les video, la distance DME est incorrecte due à une limitation software...

avatar
OO ZVY
pilote de vieux coucous

Messages : 336
Date d'inscription : 02/08/2011
Age : 49

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Sam 10 Déc 2011 - 17:06

Ok compris cheers

Merci!

F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  OO ZVY le Sam 10 Déc 2011 - 18:22

après la théorie, la pratique :
avatar
OO ZVY
pilote de vieux coucous

Messages : 336
Date d'inscription : 02/08/2011
Age : 49

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  OO ZVY le Sam 10 Déc 2011 - 18:28

Un petit vol d’entraînement IFR : Départ LFLB, via la SID LTP 2C rwy 36 - passage LPT - route direct WS - pour une ILS 09 à LFLS. croisière 7000 fts et bien sur météo minima CAT I.

voici les cartes :

http://dl.dropbox.com/u/18438878/LFLB.pdf

http://dl.dropbox.com/u/18438878/LFLS.pdf


Qui essaye Embarassed
avatar
OO ZVY
pilote de vieux coucous

Messages : 336
Date d'inscription : 02/08/2011
Age : 49

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Sam 10 Déc 2011 - 19:51

OO ZVY a écrit:Un petit vol d’entraînement IFR : Départ LFLB, via la SID LTP 2C rwy 36 - passage LPT - route direct WS - pour une ILS 09 à LFLS. croisière 7000 fts et bien sur météo minima CAT I.
Que de termes barbares Very Happy
SID LTP 2C quesaquo?

F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  OO ZVY le Sam 10 Déc 2011 - 20:57

alors bon...

SID LTP 2C = SID pour "Standard Instrument Departure ", LTP2C est son nom ( départ vers le VOR LTP et comme il y en a plusieurs, celle ci est la 2c )

Sa description est sur les cartes de LFLB en annexe.

amicalement

Philippe
avatar
OO ZVY
pilote de vieux coucous

Messages : 336
Date d'inscription : 02/08/2011
Age : 49

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Dim 11 Déc 2011 - 2:28

Merci Philippe,
après quelques recherches:


F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Dim 11 Déc 2011 - 14:09

OO ZVY a écrit:Qui essaye Embarassed

Enfin réussi avec le Lancair, l'AP ne fait pas toujours ce que je veux!



F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Tuto : les instruments IFR

Message  F-Sig le Lun 12 Déc 2011 - 12:44

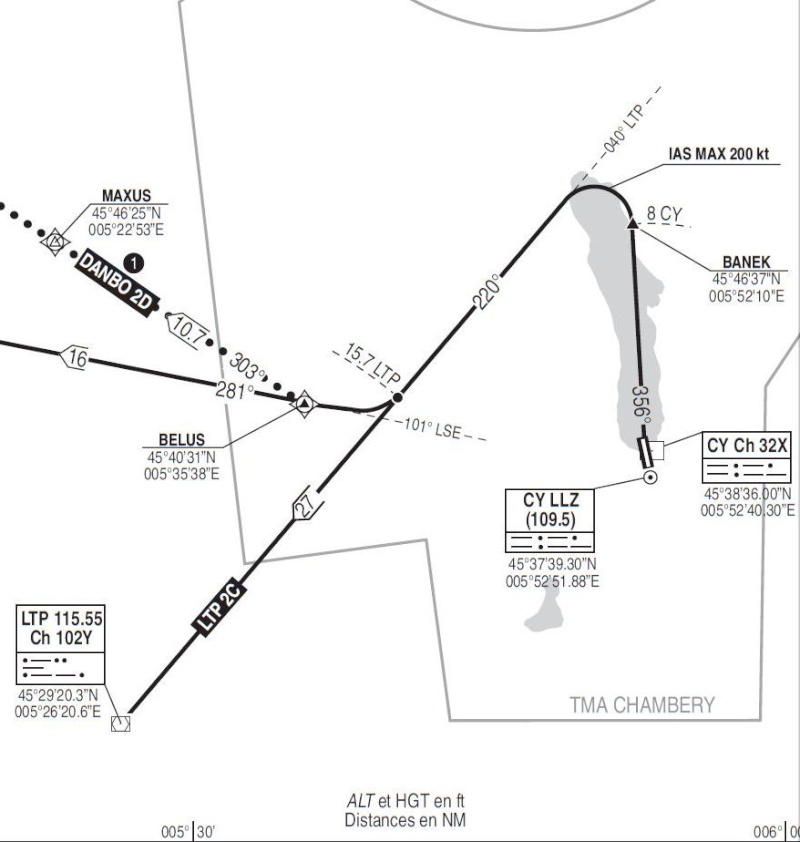

Sur la carte de la SID LTP2C (voir post plus haut) il y a un point fixe "BANEK" ou on commence à virer sur LTP.
Or ce point n'est pas référencé sur "mpmap ". Il y a bien un "BANEK" mais il se trouve a l'ouest de LIMOGES?!
Une erreur dans l' Apt.dat?

Pas de "BANEK" répertorié ici:
http://www.fallingrain.com/world/FR/waypoints.html


Amicalement.

F-Sig
Pilote d'hélico

Messages : 976
Date d'inscription : 21/09/2010
Age : 70
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
