Re: AS 355N Ecureuil

Message  _run_ le Ven 15 Mar 2013 - 15:35

Superbe ...

_run_
Le baron rouge

Messages : 433
Date d'inscription : 10/06/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  patten le Ven 15 Mar 2013 - 20:40

Bonjour à tous,

Du très beau boulot en effet, digne d'un bureau d'étude.

Bon, je me forme à la dernière version de Blender qui est quand même très éloignée de la 2.49b (j'ai toujours pas trouvé pour afficher les normales, HELP!).

J'ai commencé à détailler un peu les objets afin de les regrouper dans les dossier qui vont bien...

À l'arrache, j'ai fait une livrée pour rendre les tests plus sympas:









Very Happy

_________________
Ils ont les montres, nous on a le temps...
Pour les textures du terrrain, c'est ICI

Mon hangar en chantier ICI

Oublies ce que tu as donné, souviens toi toujours de ce que tu as reçu...

patten
Pilote de chasse

Messages : 3150
Date d'inscription : 16/01/2011
Age : 61

Voir le profil de l'utilisateur http://pattenflightgear.wifeo.com/

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  patten le Ven 15 Mar 2013 - 20:44





Very Happy

_________________
Ils ont les montres, nous on a le temps...
Pour les textures du terrrain, c'est ICI

Mon hangar en chantier ICI

Oublies ce que tu as donné, souviens toi toujours de ce que tu as reçu...

patten
Pilote de chasse

Messages : 3150
Date d'inscription : 16/01/2011
Age : 61

Voir le profil de l'utilisateur http://pattenflightgear.wifeo.com/

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  F-JJTH le Ven 15 Mar 2013 - 21:02

patten a écrit:(j'ai toujours pas trouvé pour afficher les normales, HELP!)
J'avoue que c'est pas facile à trouver, voilà ma technique (y'a peut-être un raccourci ????)
- Tu sélectionne l'objet dont tu veux voir les normales
- Tu appui sur "n" pour faire apparaître le panneau de droite (si il est déjà affiché pas la peine Wink )
- Tu passe en Edit Mode (Tab)
- Dans le panneau de droite tu as une section "Mesh Display", dans cette section tu as "Normals:" clic sur le cube qui a une face jaune


_________________
Premier vol solo : 12/06/2012
Visitez le Hangar de la PAF
Mon Hangar : http://clemaez.fr/flightgear = Script pour terragear-cs + apt850

Le seul moment où vous avez trop de carburant est quand l'ULM est en feu. (Issue du manuel du pilote ULM )

F-JJTH
Pilote de Ligne

Messages : 2010
Date d'inscription : 19/01/2011
Age : 28
Localisation : Carpentras - LFNH

Voir le profil de l'utilisateur http://www.clemaez.fr/flightgear

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  f-ojac le Ven 15 Mar 2013 - 21:16

Voilà la bête ! Mon voisin l'AS-355N













Bon du coup il va falloir que j'aille enregistrer tout ça !! Si jamais vous voulez d'autres photos de l'extérieur...

f-ojac
pilote de vieux coucous

Messages : 338
Date d'inscription : 23/02/2012
Localisation : En ce bas monde.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  JM-26 le Ven 15 Mar 2013 - 21:26

Tu m'avais envoyé beaucoup de photos que j'ai gardé.
Kevin s'en est d'ailleurs beaucoup servi pour travailler la 3D.

Merci encore ! Very Happy

Amicalement,

_________________
Jean-Michel (JM-26)

JM-26
Contrôleur aérien

Messages : 1911
Date d'inscription : 04/07/2010
Age : 49
Localisation : Anneyron-26 (LFLR)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  algajojo le Sam 16 Mar 2013 - 0:07

Bonsoir à tous,
que du bonheur bounce bounce bounce
bravo cheers cheers cheers

amicalement
georges

_________________
georges F-GALG
windows 7 /FG 2.11.0 / saitek x52+ palonniers

algajojo
Pilote de jet

Messages : 775
Date d'inscription : 17/10/2010
Age : 58
Localisation : Chelles LFPH

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  _run_ le Sam 16 Mar 2013 - 0:30

patten a écrit:
Bon, je me forme à la dernière version de Blender qui est quand même très éloignée de la 2.49b (j'ai toujours pas trouvé pour afficher les normales, HELP!).

Les normales s'affichent en "mode edit"
Avec la touche 'N' (la souris dans la fenêtre 3D (focus) ) tu fait apparaître/disparaître l'onglet propriété de la fenêtre 3D.
Dans cet onglet, la partie Mesh Display permet d'affiché divers paramètres dont les normales.



_run_
Le baron rouge

Messages : 433
Date d'inscription : 10/06/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  _run_ le Sam 16 Mar 2013 - 0:39

C'est un superbe modèle.

Ne veux-tu pas faire un dépliage UV plus élaboré ??
Plutôt que le traditionnel vue de côté ???




_run_
Le baron rouge

Messages : 433
Date d'inscription : 10/06/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  JM-26 le Sam 16 Mar 2013 - 0:46

Connaissant Patten, ce sera fait, mais pour l'instant je crois que c'était juste pour lui donner un peu de couleurs Very Happy

On est qu'au tout début d'une longue histoire

Amicalement,

_________________
Jean-Michel (JM-26)

JM-26
Contrôleur aérien

Messages : 1911
Date d'inscription : 04/07/2010
Age : 49
Localisation : Anneyron-26 (LFLR)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  patten le Sam 16 Mar 2013 - 12:42

Bonjour à tous,

_run_ a écrit:C'est un superbe modèle.
Ne veux-tu pas faire un dépliage UV plus élaboré ??
Plutôt que le traditionnel vue de côté ???
mg

JM-26 a écrit:Connaissant Patten, ce sera fait, mais pour l'instant je crois que c'était juste pour lui donner un peu de couleurs Very Happy

On est qu'au tout début d'une longue histoire

Amicalement,

C'est en effet ce qui est prévu (d'ailleurs si tu veux t'en charger en temps voulu...).

Quand on en sera aux UV-MAP, je pense qu'il y aura des cerises sur les arbres lol! Smile .

Very Happy


_________________
Ils ont les montres, nous on a le temps...
Pour les textures du terrrain, c'est ICI

Mon hangar en chantier ICI

Oublies ce que tu as donné, souviens toi toujours de ce que tu as reçu...

patten
Pilote de chasse

Messages : 3150
Date d'inscription : 16/01/2011
Age : 61

Voir le profil de l'utilisateur http://pattenflightgear.wifeo.com/

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  f-ojac le Sam 16 Mar 2013 - 19:00

Une petite vidéo prise tout à l'heure, pas top qualité et dommage, j'ai raté l'arrêt des turbines, ça m'apprendra à mitrailler le reste de l'hôpital et des hangars pour les modéliser... bref, je ferai mieux la prochaine fois. A part la mise en route/l'arrêt des turbines, il y a d'autres choses à enregistrer ?

Je m'en vais extraire le son de celle-ci, au cas où : le voici : dl.free.fr/ngsNn9TWg si jamais cela peut servir.

f-ojac
pilote de vieux coucous

Messages : 338
Date d'inscription : 23/02/2012
Localisation : En ce bas monde.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  JM-26 le Mar 19 Mar 2013 - 21:08

Bonsoir à tous,

Pour ceux qui sont intéressés, nous nous retrouvons sur Mumble à 20h00 pour parler de l'AS355N et de son développement.

Amicalement,

_________________
Jean-Michel (JM-26)

JM-26
Contrôleur aérien

Messages : 1911
Date d'inscription : 04/07/2010
Age : 49
Localisation : Anneyron-26 (LFLR)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  f-ojac le Mar 19 Mar 2013 - 21:27

N'hésite pas à me faire un petit résumé !!

f-ojac
pilote de vieux coucous

Messages : 338
Date d'inscription : 23/02/2012
Localisation : En ce bas monde.

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  F-JJTH le Mer 20 Mar 2013 - 3:53

Bonjour à tous,

Après longue discussion avec Jean-Michel, je propose ceci :
- Il faut séparer au MINIMUM le superbe travail fait par Kevin, la modélisation est parfaite, on a une réelle épaisseur, tout est en 1 seul bloc
- La séparation des objets sera donc minime et répartie de la façon suivante :

AS355N/Models/as355n.ac => contient l'appareil entier
AS355N/Models/Interior/front-seat.ac => contient le siège avant (devra être appelé 2 fois : un pour le pilote + un pour le copilote)
AS355N/Models/Interior/rear-seat.ac => contient le siège arrière (devra être appelé 3 fois : pour chaque passager)
AS355N/Models/Interior/panel.ac => contient le tableau de bord & console centrale
AS355N/Models/Interior/handle.ac => contient le palonnier et manche (devra être appelé 2 fois par XML pour permettre la double commande)
AS355N/Models/Interior/Instruments/Panel => contient les instruments disposé sur le panel
AS355N/Models/Interior/Instruments/Overhead => contient les instruments disposé sur l'overhead

Je suis d'avis que les vitres des instruments soit directement intégré au panel tel que c'est fait pour le cap10C, ce qui veut dire que les vitres d'instruments devront être supprimé, le développement du panel se fera sans vitre, et au dernier moment (quand tous les instruments seront placé) on créera une vitre globale

Je sais qu'il peut paraître fou de séparer les fichiers .ac si peu de chose mais je suis convaincu que c'est le meilleur moyen pour avoir un super résultat avec Rembrandt
Aussi, il est important de fusionner les objets ensemble en prenant en compte 2 choses :
- La facilité de créer des UVmap : il est beaucoup plus facile de créer un UVmap d'un boulon lorsqu'il est "seul" plutôt que lorsqu'il est fusionner avec un autre objet (genre le fuselage) = Christian vous bénira :-D
- Regrouper au maximum ce qui peut être regrouper pour avoir le minimum d'objet (je suis conscient que cette règle vient en opposition avec la première : c'est là qu'il faut faire le choix le plus judicieux)

Pour donner un exemple :
Les prises d'aération que l'on peut voir sur différentes partie du fuselage, ces prises d'aération pourront être rassembler en 1 seul objet nommé "aeration" par exemple. Cette objet contenant toutes les aération ne devra pas être fusionner avec le fuselage, il sera alors très facile de faire plein de petit UVmap pour chacun d'eux.

Je propose aussi de partir sur une texture en 4096 x 4096, on pourrait aussi avoir une 2 ème texture "details.png" qui fait référence au même fichier AC en 1024x1024 et contient tout les petit détails nécessitant moins de précision ce qui laissera plus de place pour les objets nécessitant beaucoup de précision (les aérations, les bouons/écrous seront dans details.png, alors que le fuselage, les pales, les ailerons verticaux/horizontaux seront dans la texture principale)

Pour le moment le script AC3D provenant de fg2blender n'est pas satisfaisant, JM est donc en train de créer un fichier .blend qui sera mis à disposition sur le hangar qui contiendra les différentes parties séparé dans des layers différents ( as355n.ac = layer1, handle.ac = layer2, panel.ac = layer3 .... dès que l'export AC3D sera satisfaisant on exportera chaque layer dans des fichier .ac)

J'ai passé presque 1h30 sur le modèle 3D et il est vraiment superbe ! Un magnifique travail que Kevin a fait là, félicitation ! Je souhaite que la convertion 3DSMax => FlightGear soit la moins dégradante possible afin de garder toute la splendeur du modèle (d'où le si peu de division en fichier .ac entre autre)

Amicalement,
Clément

_________________
Premier vol solo : 12/06/2012
Visitez le Hangar de la PAF
Mon Hangar : http://clemaez.fr/flightgear = Script pour terragear-cs + apt850

Le seul moment où vous avez trop de carburant est quand l'ULM est en feu. (Issue du manuel du pilote ULM )

F-JJTH
Pilote de Ligne

Messages : 2010
Date d'inscription : 19/01/2011
Age : 28
Localisation : Carpentras - LFNH

Voir le profil de l'utilisateur http://www.clemaez.fr/flightgear

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  F-Sig le Mer 20 Mar 2013 - 11:06

Bonjour,
tout d'abord félicitation au team "JM-26 & son" Very Happy pour cette magnifique réalisation.
Quel est l'équipement en instruments prévu ?

F-JJTH a écrit:
Aussi, il est important de fusionner les objets ensemble en prenant en compte 2 choses :
- La facilité de créer des UVmap : il est beaucoup plus facile de créer un UVmap d'un boulon lorsqu'il est "seul" plutôt que lorsqu'il est fusionner avec un autre objet (genre le fuselage) = Christian vous bénira :-D
- Regrouper au maximum ce qui peut être regrouper pour avoir le minimum d'objet (je suis conscient que cette règle vient en opposition avec la première : c'est là qu'il faut faire le choix le plus judicieux)

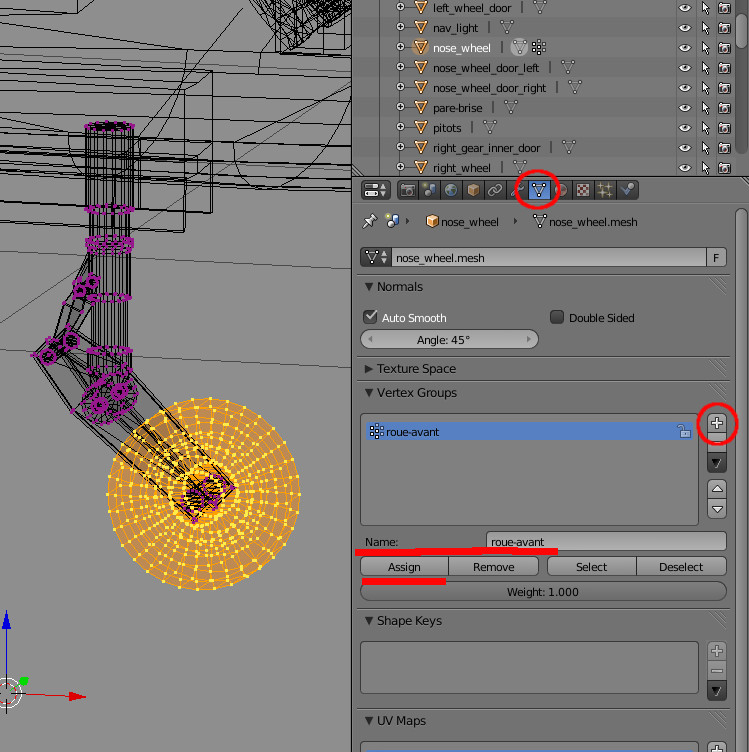

Pour créer facilement des UVmap de détail d'un objet complexe il existe les "vertex-groups", une fois définis et nommés c'est très pratique,
et ça évite la séparation d'objets.

http://wiki.blender.org/index.php/Doc:2.6/Manual/Modeling/Meshes/Vertex_Groups

Amicalement

F-Sig
Pilote d'hélico

Messages : 971
Date d'inscription : 21/09/2010
Age : 69
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  patten le Mer 20 Mar 2013 - 12:31

F-Sig a écrit:Bonjour,
tout d'abord félicitation au team "JM-26 & son" Very Happy pour cette magnifique réalisation.
Quel est l'équipement en instruments prévu ?

http://wiki.blender.org/index.php/Doc:2.6/Manual/Modeling/Meshes/Vertex_Groups

Amicalement

Dans la doc fournie par J-M et qui comprend pas mal d'éléments de f-ojac, ce tableau me paraît bien complet, qu'en pensez-vous?.









Very Happy

_________________
Ils ont les montres, nous on a le temps...
Pour les textures du terrrain, c'est ICI

Mon hangar en chantier ICI

Oublies ce que tu as donné, souviens toi toujours de ce que tu as reçu...

patten
Pilote de chasse

Messages : 3150
Date d'inscription : 16/01/2011
Age : 61

Voir le profil de l'utilisateur http://pattenflightgear.wifeo.com/

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  JM-26 le Mer 20 Mar 2013 - 12:40

Salut Christian,

C'est ce tableau de bord que Kevin a utilisé pour faire sa 3D, donc je vote pour Very Happy
Je suis entrain de séparer et regrouper les objects tel que Clément la mentionné. Je te fais passer le .blend ( puisque l'on va travailler dessus en attendant la correction du script ) dès que j'ai terminé.

Il n'y aura pas de modification sur la 3D, donc pas de souci pour ton texturage des sièges en cours.

Amicalement,

_________________
Jean-Michel (JM-26)

JM-26
Contrôleur aérien

Messages : 1911
Date d'inscription : 04/07/2010
Age : 49
Localisation : Anneyron-26 (LFLR)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  F-JJTH le Mer 20 Mar 2013 - 13:02

F-Sig a écrit:Pour créer facilement des UVmap de détail d'un objet complexe il existe les "vertex-groups", une fois définis et nommés c'est très pratique,
et ça évite la séparation d'objets.
http://wiki.blender.org/index.php/Doc:2.6/Manual/Modeling/Meshes/Vertex_Groups

Pouce en l\'air Je connaissais pas, merci Ernest !

_________________
Premier vol solo : 12/06/2012
Visitez le Hangar de la PAF
Mon Hangar : http://clemaez.fr/flightgear = Script pour terragear-cs + apt850

Le seul moment où vous avez trop de carburant est quand l'ULM est en feu. (Issue du manuel du pilote ULM )

F-JJTH
Pilote de Ligne

Messages : 2010
Date d'inscription : 19/01/2011
Age : 28
Localisation : Carpentras - LFNH

Voir le profil de l'utilisateur http://www.clemaez.fr/flightgear

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  patten le Mer 20 Mar 2013 - 15:25

@ J-M: Clément me dit que tu es en train de regrouper et renommer tout ce qui a été éclaté hier. Smile

Le plus gros est fait dans le AS355N.blend que je t'ai fait parvenir hier par mail, si çà peut t'aider... (il ne restera plus qu'à tout remettre au niveau 0, et éventuellement changer les noms. je l'avais abaissé au même niveau que le Raven ).

Attention, le fuselage est en double (calque2 et calque 14)

@Ernest: Merci, je cherche l'équivalent en Français.

Very Happy

_________________
Ils ont les montres, nous on a le temps...
Pour les textures du terrrain, c'est ICI

Mon hangar en chantier ICI

Oublies ce que tu as donné, souviens toi toujours de ce que tu as reçu...

patten
Pilote de chasse

Messages : 3150
Date d'inscription : 16/01/2011
Age : 61

Voir le profil de l'utilisateur http://pattenflightgear.wifeo.com/

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  JM-26 le Mer 20 Mar 2013 - 16:04

Pas de souci Christian, j'ai fini ce que je voulais faire.
Je t'envoie le fichier .blend par mail, tu peux le pusher ? J'ai peur de faire une con.... si je le fais tout seul Very Happy

Amicalement,

_________________
Jean-Michel (JM-26)

JM-26
Contrôleur aérien

Messages : 1911
Date d'inscription : 04/07/2010
Age : 49
Localisation : Anneyron-26 (LFLR)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  F-Sig le Mer 20 Mar 2013 - 16:39

patten a écrit:@Ernest: Merci, je cherche l'équivalent en Français.
Malheureusement pas encore traduit, mais si tu parles couramment l'estonien: cheers cheers
Tipugrupid (Vertex Groups)
Võre koosneb servade abil tervikuks ühendatud punktidest ehk tippudest. Keerulisemate objektide korral võib tippe olla tuhandeid (või isegi miljoneid). Blender võimaldab nende grupeerimist järgmistel põhjustel:
ils avancent à l'est!
Blague a part c'est très simple:

Il y a encore des fonctions dans >Mesh>Vertices>VertexGroups (dans le header de la fenêtre 3d) ou <ctrl><g>

Amicalement.

F-Sig
Pilote d'hélico

Messages : 971
Date d'inscription : 21/09/2010
Age : 69
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  patten le Mer 20 Mar 2013 - 18:21

Merci Ernest, pratique ce truc...

Je pense avoir compris:



Rien à voir, mais j'ai Double Sided coché par défaut, et pas toi, j'ai faux?.

Very Happy

_________________
Ils ont les montres, nous on a le temps...
Pour les textures du terrrain, c'est ICI

Mon hangar en chantier ICI

Oublies ce que tu as donné, souviens toi toujours de ce que tu as reçu...

patten
Pilote de chasse

Messages : 3150
Date d'inscription : 16/01/2011
Age : 61

Voir le profil de l'utilisateur http://pattenflightgear.wifeo.com/

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  F-Sig le Mer 20 Mar 2013 - 18:46

patten a écrit:Rien à voir, mais j'ai Double Sided coché par défaut, et pas toi, j'ai faux?
Aucune idée, je coche, je décoche, je ne vois pas de différence?!

F-Sig
Pilote d'hélico

Messages : 971
Date d'inscription : 21/09/2010
Age : 69
Localisation : LFIM - LFBT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  algajojo le Mer 20 Mar 2013 - 21:31

bonsoir à tous,
pour le tableau de bord et bin il est superbe !!!! et te connaissant Christian, je ne doute pas d'avoir le même devant les yeux bientôt !!
en tout cas ça promet !!!!
bravo et merci à tous de nous donner autant de plaisir

amicalement
georges

_________________
georges F-GALG
windows 7 /FG 2.11.0 / saitek x52+ palonniers

algajojo
Pilote de jet

Messages : 775
Date d'inscription : 17/10/2010
Age : 58
Localisation : Chelles LFPH

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AS 355N Ecureuil

Message  Contenu sponsorisé Aujourd'hui à 7:40


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 8 Précédent  1, 2, 3, 4, 5, 6, 7, 8  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
